On Center Pattern VS Off Center Pattern

ดูคลิปบน YouTube ↗



RESEARCH & DEVELOPMENT
MISCIBLE AGITATOR TESTING CENTER
On Center Pattern VS Off Center Pattern

จุดประสงค์ของการทดลอง คือ
เพื่อศึกษาความแตกต่างระหว่าง การไหลแบบ On Center Pattern และ Off Center Pattern

อุปกรณ์ในการทดลอง
(1). Tank Dia. 200 mm x SH. 300 mm
(2). Liquid level. 250 mm โดยใช้ของเหลว คือ น้ำ
(3). Impeller Type : Flatblade.U Dia.70 mm
(4). ไม่มี Baffle Plate

ขั้นตอนการทดลอง
(1). ทดสอบเปิดเครื่องที่ใช้ใบกวนชนิด Flatblade.U Dia.70 mm ด้วย Tip Speed 2.2 m/sec จะได้ความเร็วรอบที่ 600 RPM

(2). ความเร็วรอบที่ใช้เท่ากันสำหรับ On Center Pattern และ Off Center Pattern

สรุปผลการทดสอบ

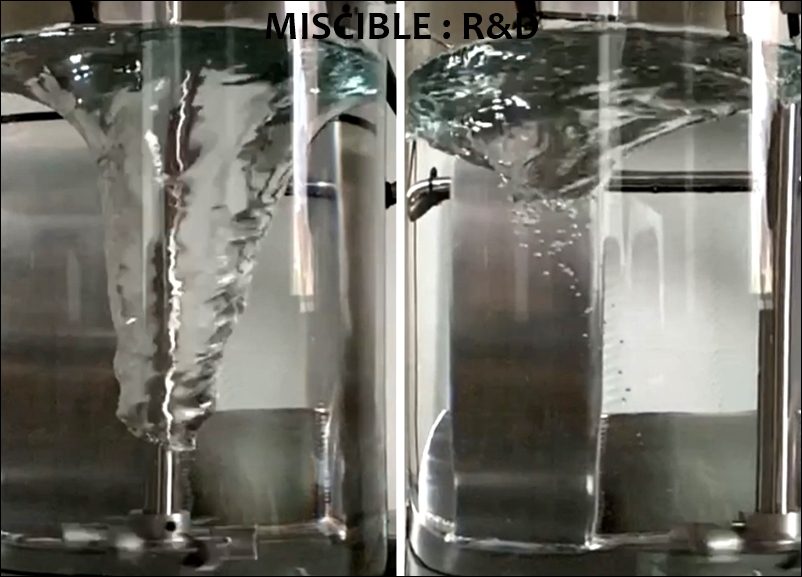

(1). ระดับการยกตัวของของเหลวสำหรับ On Center Pattern จะสูงกว่า Off Center Pattern โดยระดับปกติก่อนทดสอบมีระดับของเหลวต่ำจากปากถัง 50 มม โดย หลังทดสอบแบบ On Center Pattern เหลือ 20 มม และ Off Center Pattern เหลือ 25-30 มม

(2). จากข้อ (1) การยกตัวของของเหลวห่างกันเพียงเล็กน้อยแต่หากเป็น Scale ใหญ่จะเห็นผลชัดกว่านี้มาก เราสามารถนำข้อมูลไปใช้ในการกำหนดระยะ High Level หรือ ระยะการติด Baffle Plate ได้

(3). แน่นอนครับว่าการเกิด Vortex นั้นมีความต่างกันมาก เนื่องจากลักษณะของ Flow Pattern

(4). การเกิดฟองอากาศแบบ Off Center Pattern มีมากกว่า On Center Pattern อย่างชัดเจน เนื่องจากความปั่นป่วนของจริงบริเวณผิวหน้าของเหลวมีมากกว่า

(5). Reynolds Number ภาคคำนวณมีค่าเท่ากันและอยู่ในขอบข่ายความปั่นป่วนแบบ Turbulent เหมือนกัน เนื่องจากเรากำหนด characteristic length ที่ใช้ในการคำนวณเหมือนกัน ตรงนี้ต้องระวังครับ

(6). Flow Pattern ของจริงต่างจาก CFD ค่อนข้างมาก โดยเฉพาะแบบ Off Center Pattern

ข้อคิดเห็นเพิ่มเติม (เรื่องชวนคุย)
ผมได้คุยกับผู้ที่ชื่นชอบ CFD (ผมขอเรียกว่าบ้า CFD) หลายต่อหลายคนครับ โดยส่วนใหญ่จะเป็นคนรุ่นใหม่ ที่มีความอยากใช้เทคโนโลยี และ เครื่องมือที่ทันสมัย, ซึ่งผมบอกเลยว่า CFD ในงาน Fuid Mixing เป็นเรื่องที่ต้องควรระวังอย่างมาก เพราะคนที่ชื่นชอบ CFD เหล่านั้นส่วนใหญ่ไม่เคยมีประสบการณ์ หรือ บางท่านไม่เคยทำงานจริง ยิ่งไปกว่านั้น บางคนไม่เคยมีประสบการณ์ด้านงาน Agitator ของจริงเลยด้วยซ้ำ แต่กลับใช้ CFD มาเป็นข้อสรุปการทำงานของ Agitator ซึ่งต้องระวังครับ, หากท่านใดได้คุยกับผู้เชี่ยวชาญ CFD สิ่งที่ต้องถามเค้านอกเหนือจากเรื่อง CFD คือ เค้ามีประสบการณ์และเคยทำ CFD เปรียบเทียบกับงานจริงมากน้อยแค่ไหนครับ, หลายครั้งที่ผมตกใจมากว่าท่านเหล่านั้นกล้าฟันธงการ Mixing โดยใช้ CFD และ มั่นใจแบบสุดตัวว่า CFD คือของจริง, อาจจะเป็นเพราะยุคนี้ คือ ยุคที่ "คนอยากเก่งแบบใช้เวลาน้อย" ก็เป็นไปได้ ซึ่งสำหรับงานด้าน Engineering แล้วนั้น เก่งแบบใช้เวลาน้อย ไม่สามารถทำได้ครับ
